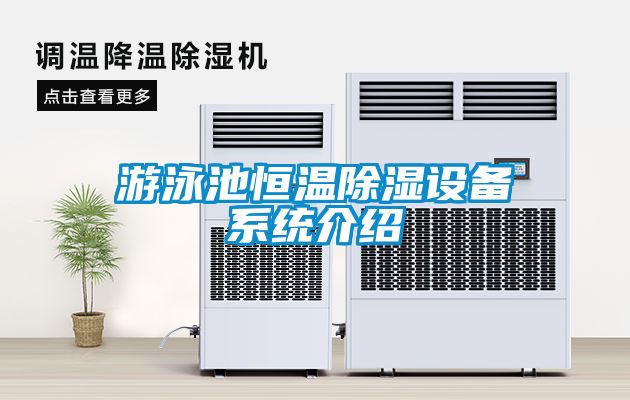

游泳池恒溫除濕設備系統介紹

　　原標題：游泳池恒溫除濕設備系統介紹

　　一.泳池狀況分析及解決方法

　　泳池池水的熱損失主要為池水表面蒸發損失（約占總損失的70～85%），其他如地表面、池底、池壁、管道設備等傳熱損失只占總熱損失的15～30%左右。池水表面蒸發造成室內泳池空氣濕度加大，如不及時采取除濕以控制合適的濕度，天花板、墻壁、玻璃會凝結水滴，對室內裝飾產生嚴重腐蝕，同時人體感覺不舒適。常規的除濕方式既是外排暖濕空氣，補進室外干燥空氣并將其加熱到室溫。由此可見，常規“加熱+空調”方式能源損失很大：冬季一方面需不斷補充熱量加熱泳池水，另一方面又需補充熱量加熱空氣，夏季還需不斷補充冷量對引進室外新風進行降溫處理。此設計運行費用較高。

　　1.能耗較高的解決措施：

　　泳池內90%以上的能量損失是由于池水蒸發造成的，這部分能量大部分以水汽(潛熱)的形式存在泳池空氣中，如采用傳統的通風除濕，一般排風量為每小時3倍的泳池空間容積，這在冬季會造成泳池室內的熱量大量損失，在夏季則會造成泳池室內的冷量大量損失。為了補充泳池?fù)p失的能量，在傳統通風除濕方式中，游泳池不得不采用鍋爐、中央空調等提供大量的熱源或冷源向泳池內補充能量，耗費大量的能源費用。三集一體除濕熱泵利用能源再生系統，在春、夏、秋三季完全可采用除濕熱泵運行過程中回收的池水表面蒸發的水蒸氣熱量保持室內空氣恒溫恒濕和池水恒溫。

　　2.含氯的濕空氣解決措施：

　　室內恒溫游泳池由于表面水蒸發的原因，導致室內空氣相對濕度過高，由于空氣中含有氯離子，在遇冷時容易凝結成水，對泳池裝飾建筑結構造成腐蝕。選用三集一體泳池恒溫除濕熱泵機組，經過合理的系統設計，可以確保室內空間的恒溫恒濕、池水的恒溫和新風換氣，確?？諝赓|(zhì)量，避免凝結水的產生，保證室內裝飾及墻體結構不受損失。

　　3.局部凝結水解決措施：

　　三集一體除濕熱泵在系統設計上，配備了防凝結水裝置，在泳池空間死角預先安裝防結霜溫濕度傳感器，確保在任何不利的低溫氣候情況下，能夠預防凝結水的形成，避免含氯離子的凝結水對墻體結構的腐蝕和對內裝飾的破壞。其原理是當室內最不利點的溫度因室外氣溫下降而過低時，該處的防結霜溫濕度傳感器將此冷表溫濕度數據傳輸?shù)匠凉駸岜每刂葡到y(tǒng)，通過除濕熱泵運行，以防止冷凝結霜。

　　二.三集一體除濕熱泵機組工作原理

　　設備的風機從游泳池室內抽入溫暖潮濕的空氣。該空氣流經蒸發器（除濕器）盤管，在制冷除濕的同時將回收的因池水蒸發產生的熱能傳遞給冷的液態制冷劑。這種能量交換使空氣溫度降至露點以下，在蒸發器盤管上形成結露，形成的水分流入設備的承液盤中，通過排水管排出，潮濕空氣轉變?yōu)楦稍锏睦淇諝?。液態制冷劑流過蒸發器之后回收的空氣熱能就變?yōu)橐环N低溫低壓的氣態制冷劑。低溫氣態制冷劑然后進入壓縮機，經壓縮變?yōu)楦邷貧鈶B(tài)。高溫氣態制冷劑流過主機風冷冷凝器或池水熱泵輔助加熱冷凝器或室外機冷凝器，這是高溫氣態制冷劑由氣態轉變?yōu)橐簯B(tài)，釋放回收的熱量，對室內空氣溫度或池水溫度進行加熱。需要對室內空氣進行加熱時主機風冷冷凝器工作，送出干燥的熱空氣對室內空氣進行升溫。如果室內空氣溫度達到要求時，回收的冷凝熱給池水加熱，主機送出干燥冷空氣對室內空氣進行制冷。如室內空氣溫度和池水溫度同時都達到要求時，這是回收的冷凝熱通過室外冷凝器排到室外大氣中。高溫氣態制冷劑流經冷凝器后冷凝成溫暖的液態，釋放冷凝熱。當室內空氣溫度超過要求上限時，主機風冷冷凝器停止工作，通過除濕蒸發器送出冷空氣，對室內空氣進行冷卻降溫。所以說三集一體除濕熱泵具備了除濕功能、空調制冷功能、室內空氣加熱功能、新風處理功能、池水熱泵輔助加熱功

　　能。

　　氣流循環流程：室內空氣→風管回風口→回風管→靜壓箱→除濕熱泵機組→排風（污濁濕空氣排到室外）→新風、回風混合→制冷除濕→加熱→送風→靜壓箱→送風管→送風口→室內

　　排風系統：室內空氣→排風機→靜態箱→排風管→排風口→室外

　　新風系統：室外空氣→新風口→新風管→除濕熱泵→室內

　　三.室內空氣分布

　　恒溫除濕熱泵設備采用連續空氣再循環方式，采用良好的空氣分配系統確保泳池室內空氣溫濕度均勻性。為了保證空氣溫濕度滿足規定的控制要求，室內游泳池必須保證充分的空氣流動和風量分配，設備必須通過循環風系統抽走室內的潮濕空氣，經過除濕和溫度調節，通過送風系統釋放到室內。送風和回風氣流為拋物線循環。

　　四.風系統

　　合理的氣流組織才能使室內空氣整體溫濕均勻，避免結露現象產生，所以風管系統的設計至關重要。三集一體風管組織設計，送風的分配可使用一條或多條管道，氣流導向向下或?qū)蛞子诔霈F(xiàn)冷凝的墻壁、窗戶等，或從中心部位向兩側送風?；仫L(fēng)的分配可使用一條管道或分支，回風口向下。風管設計時必須保證送風、回風之間不能出現短路，否則會超出高濕度層和氣囊。新風口和排風口距離不能太近，否則會造成部分排風直接進入新風系統內。

　　經過多年工程實踐經驗證明，送風口與回風口相互斜對角安裝可使設備在室內泳池內最有效的工作。風管安裝時設備送風口、回風口、新風口必須安裝風量調節閥，用戶在使用過程中可根據室內人員的多少。季節的氣候變化合理選擇風量配比。送風口應安裝電動防火風閥，并與消防控制并網控制。送風口、回風口、排風口應安裝消音箱，以降低噪音。風管材料建議選用防腐性能好的玻璃材料或酚醛復合材料，盡量不采用防腐性能差的鍍鋅板加保溫，如已采用鍍鋅板材質則必須對鍍鋅板風管內側進行環氧樹脂防腐噴漆處理。

　　五.池水恒溫系統

　　1.日常池水恒溫通過熱泵提供的回收熱量來維持，不能滿足時池水溫度要求時采用鍋爐或空氣源熱泵或電加熱器輔助加

　　熱進行補充。

　　2.池水初加熱由鍋爐或空氣源熱泵或電加熱器加熱完成，此加熱系統與三集一體恒溫除濕熱泵機組并聯完成，池水恒溫

　　為全自動控制運行。

　　3.池水→水泵→除濕熱泵→池水

　　六.冷熱水盤管

　　為了充分節約能源，冬季由于泳池室內初始溫度較低，如采用除濕熱泵壓縮機加熱，則時間較長，能耗較大。這時，可利用現有熱水源，通過除濕熱泵機內的熱水盤管對室內空氣迅速升溫，而不需要再風管系統安裝加熱器。夏季可選擇能耗度7-12℃冷凍水直接接入除濕熱泵機冷熱水換熱器，利用冷凍水對室內空氣溫濕度進行控制。

　　七.防火和噪音處理措施

　　1.防火：在三集一體恒溫除濕熱泵機組送風口必須安裝電動防火閥，此防火閥與恒溫除濕熱泵聯動控制，防火閥關閉后除濕熱泵自動停止工作。

　　2.降噪處理：三集一體恒溫除濕熱泵機組送風口、回風口、排風口與風管連接時中間需加靜壓箱降低噪音，靜壓箱安裝在風管與設備風口之間，安裝時采用軟連接方式減震。

　　八.控制系統

　　1.三集一體除濕熱泵機組采用PLC可編程觸摸屏控制系統并帶有故障顯示功能，機組采用全自動控制模式。當室內空氣溫濕度，池水溫度設置完成后，設備進入全自動運行狀態，保證泳池空間恒溫恒濕區域的溫濕度滿足使用要求和節約能源，并使池水保持恒溫，無需專人看管，機組還預留通訊接口可與消防、中央控制室并網集中控制。操作簡單方便，避免了用戶因人員流動對設備使用不方便的缺陷。

　　2.設備具有多重保護措施，制冷系統配有高、低壓保護，池水熱泵輔助加熱循環水冷冷凝器配有池水流量開關盒溫度開關，電器控制配有過流保護和漏電保護器。

　　九.制冷系統為雙系統

　　根據不同氣候條件和泳池內人員的多少選擇使用單系統或雙系統。如果其中一個系統出現故障另一系統仍可正常工作。

　　特殊注明：室外冷凝器，其安裝條件為冷媒單程走管距離不超過25米，主機與室外冷凝器高度落差在+10米至-3米之間。三集一體恒溫除濕熱泵機組帶室外冷凝器可維持池水的恒溫。如果不選用室外機的恒溫除濕熱泵機組，采用池水熱泵輔助加熱水冷冷凝器維持空間的恒溫恒濕。這種情況設計時池水的恒溫必須依靠鍋爐和電加熱或空氣源熱泵維持水溫的恒定?？紤]到除濕熱泵機組制冷工況運行過程中將回收熱量對池水輔助加熱功能，鍋爐或電加熱或空氣源熱泵對池水溫度控制值的設定可適當調低，充分節約鍋爐或電加熱或空氣源熱泵的運營成本。

　　十.殺菌

　　機組可根據用戶要求安裝殺菌裝置

　　主要具有四大功能

　　1.有效殺滅有害微生物：如霉菌、軍團桿菌、肝炎病毒、冠狀病毒、禽流感病毒、流感病毒等；

　　2.分解可揮發有機物：苯、甲醛、氨氣、乙醚等化學有機物；

　　3.消除異味：通過人體呼吸、汗液、大小便等物體霉變、腐爛等化學反應產生的異味；

　　4.沉降可吸入顆粒物：空氣中的可吸入懸浮顆粒物

　　十一.排風熱回收

　　為充分節約運行費用，可根據要求在排風系統中安裝排風熱回收裝置，污濁空氣排到室外的同時充分回收排風熱量在利用
