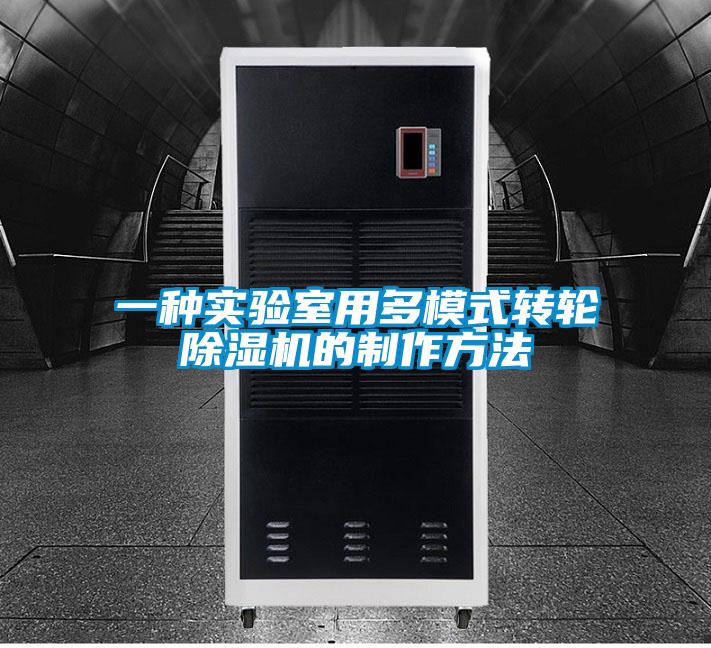

一種實驗室用多模式轉輪除濕機的制作方法

　　1.本實用新型涉及一種實驗室用多模式轉輪除濕機，屬于除濕機技術領域。背景技術：2.轉輪除濕機屬于空調領域的一個重要分支，是控溫除濕的典型代表。全球轉輪除濕機的主要產地集中在美國、日本、瑞典和中國等地，中國的轉輪除濕機也已發展了20多年，但核心技術仍掌握在美國、日本、瑞典等國企業中，所以在市場中的地位并不顯著。但是近幾年中國產業升級，轉輪除濕機需求猛增，中國的轉輪除濕機企業也獲得了很大的發展，逐漸被中國的消費者認知。3.轉輪除濕技術最早是由美國的bryant(布萊恩特)在1950年發明的，但是隨著技術的發展，日本瑞典在轉輪制造技術上逐步領先。同時轉輪的組成成分，2008年之前，發展到第四代：硅膠，最先進的為分子篩+硅膠結構。采用先進的專利固體吸附技術，可以連續穩定、大負荷的空氣調濕運行，特別是低溫低濕工況下可實現—70℃的超低空氣露點。4.空氣固體吸附分離采用國際通用的轉輪式金屬硅酸鹽干燥劑吸附體。在除濕過程中，吸附轉盤在驅動裝置帶動下緩慢轉動，當吸附轉輪在處理空氣區域吸附水分子達到飽和狀態后，進入再生區域由高溫空氣進行脫附再生，這一過程周而復始，干燥空氣連續的經溫度調節后送入指定空間，達到高精度的溫濕度控制。5.實驗室中為了達到實驗條件，往往對于空氣濕度及溫度的要求比較嚴苛，現有的轉輪除濕機大多只能在一種模式下運行，無法滿足實驗室對空氣溫度及濕度的需求。技術實現要素：6.鑒于以上所述現有技術的缺點，本實用新型的目的在于提供一種實驗室用多模式轉輪除濕機，用于解決現有技術中現有的轉輪除濕機大多只能在一種模式下運行，無法滿足實驗室對空氣溫度及濕度的需求的問題。7.為實現上述目的及其他相關目的，本實用新型提供一種實驗室用多模式轉輪除濕機，包括箱體，所述箱體內部從左至右分隔形成第一腔體、第二腔體、第三腔體、第四腔體、第五腔體以及第六腔體，相鄰兩個腔體相連通，箱體左端側面及上方分別設置新風口和回風口，所述第一腔體連通新風口和回風口，所述第二腔體中設置初級除濕機構，所述第三腔體與第四腔體連接處中間設置除濕轉輪，除濕轉輪下方設置旁通閥，所述第五腔體內部設置溫控機構，所述第六腔體內部設置風機，箱體右端上方設置處理風出口，處理風出口連通第六腔體。8.于本實用新型的一實施例中，所述第一腔體與第二腔體連通處設置板式初效過濾器。9.于本實用新型的一實施例中，所述初級除濕機構包括集水槽，集水槽上方左側設置前冷卻器，右側設置擋水板。10.于本實用新型的一實施例中，所述除濕轉輪左側連接再生風出口管道，右側連接再生風進口管道，再生風出口管道和再生風進口管道延伸至箱體外側，再生風出口管道中設置再生風機，再生風進口管道中設置再生風加熱器和過濾器。11.于本實用新型的一實施例中，所述溫控機構包括固定座，固定座上方設置后冷卻器和加熱器。12.于本實用新型的一實施例中，所述箱體內部通過若干塊板材從左至右分隔形成第一腔體、第二腔體、第三腔體、第四腔體、第五腔體以及第六腔體。13.如上所述，本實用新型的一種實驗室用多模式轉輪除濕機，具有以下有益效果：14.本實用新型中在除濕轉輪處設置旁通閥，并且設置了兩級除濕機構以及溫控機構，實現了對空氣溫度和濕度的多方位調節，滿足了實驗室對空氣溫度和濕度的需求，且裝置結構簡單，操作簡便。附圖說明15.圖1顯示為本實用新型實施例中一種實驗室用多模式轉輪除濕機的主視內部結構示意圖。16.圖2顯示為本實用新型實施例中一種實驗室用多模式轉輪除濕機的俯視內部結構示意圖。17.其中，1、第一腔體；2、第二腔體；3、第三腔體；4、第四腔體；5、第五腔體；6、第六腔體；7、箱體；8、新風口；9、回風口；10、板式初效過濾器；11、初級除濕機構；12、前冷卻器；13、擋水板；14、電控箱；15、除濕轉輪；16、再生風出口管道；17、再生風進口管道；18、再生風加熱器；19、過濾器；20、溫控機構；21、處理風出口；22、集水槽；23、旁通閥；24、后冷卻器；25、加熱器；26、固定座；27、風機；28、板材；29、再生風機。具體實施方式18.以下由特定的具體實施例說明本實用新型的實施方式，熟悉此技術的人士可由本說明書所揭露的內容輕易地了解本實用新型的其他優點及功效。19.請參閱圖1至圖2。須知，本說明書所附圖式所繪示的結構、比例、大小等，均僅用以配合說明書所揭示的內容，以供熟悉此技術的人士了解與閱讀，并非用以限定本實用新型可實施的限定條件，故不具技術上的實質意義，任何結構的修飾、比例關系的改變或大小的調整，在不影響本實用新型所能產生的功效及所能達成的目的下，均應仍落在本實用新型所揭示的技術內容得能涵蓋的范圍內。同時，本說明書中所引用的如“上”、“下”、“左”、“右”、“中間”及“一”等的用語，亦僅為便于敘述的明了，而非用以限定本實用新型可實施的范圍，其相對關系的改變或調整，在無實質變更技術內容下，當亦視為本實用新型可實施的范疇。20.請參閱圖1至圖2，本實用新型提供一種實驗室用多模式轉輪除濕機，包括箱體7，所述箱體7內部通過若干塊板材28從左至右分隔形成第一腔體1、第二腔體2、第三腔體3、第四腔體4、第五腔體5以及第六腔體6，相鄰兩個腔體相連通，箱體7左端側面及上方分別設置新風口8和回風口9，所述第一腔體1連通新風口8和回風口9，第一腔體1與第二腔體2連通處設置板式初效過濾器10，所述第二腔體2中設置初級除濕機構11，初級除濕機構11包括集水槽22，集水槽22上方左側設置前冷卻器12，右側設置擋水板13，所述第三腔體3與第四腔體4連接處中間設置除濕轉輪15，所述除濕轉輪15左側連接再生風出口管道16，右側連接再生風進口管道17，再生風出口管道16和再生風進口管道17延伸至箱體7外側，再生風出口管道16中設置再生風機29，再生風進口管道17中設置再生風加熱器18和過濾器19，除濕轉輪15下方設置旁通閥23，所述第五腔體5內部設置溫控機構20，所述溫控機構20包括固定座26，固定座26上方設置后冷卻器24和加熱器25，所述第六腔體6內部設置風機27，箱體7右端上方設置處理風出口21，處理風出口21連通第六腔體6。21.一種實驗室用多模式轉輪除濕機的工作原理是：除濕機運行時風機27啟動，外界空氣經新風口8和回風口9進入第一腔體1中，從第一腔體1經板式初效過濾器10過濾后進入第二腔體2中，第二腔體2內部的前冷卻器12對空氣降溫冷卻，空氣中的水分凝結為水珠，空氣經過擋水板13后水珠被阻擋沿擋水板13流入集水槽22中，完成初步除濕的空氣進入第三腔體3中，根據實驗室實用要求，若需要干燥空氣，則關閉旁通閥23打開除濕轉輪15，空氣經除濕轉輪15進行二次除濕，除濕后的空氣進入第五腔體中，根據所需控制溫度，通過后冷卻器24或者加熱器25對空氣進行加熱或者降溫，然后空氣經風機27輸出，若需要帶有一定濕度的空氣，則關閉除濕轉輪15，打開旁通閥23，空氣經旁通閥23直接進入第五腔體5中進行溫度調節，最后經風機27排出。22.綜上所述，本實用新型中在除濕轉輪處設置旁通閥，并且設置了兩級除濕機構以及溫控機構，實現了對空氣溫度和濕度的多方位調節，滿足了實驗室對空氣溫度和濕度的需求，且裝置結構簡單，操作簡便。所以，本實用新型有效克服了現有技術中的種種缺點而具高度產業利用價值。23.上述實施例僅例示性說明本實用新型的原理及其功效，而非用于限制本實用新型。任何熟悉此技術的人士皆可在不違背本實用新型的精神及范疇下，對上述實施例進行修飾或改變。因此，舉凡所屬技術領域中具有通常知識者在未脫離本實用新型所揭示的精神與技術思想下所完成的一切等效修飾或改變，仍應由本實用新型的權利要求所涵蓋。
